闭式横流

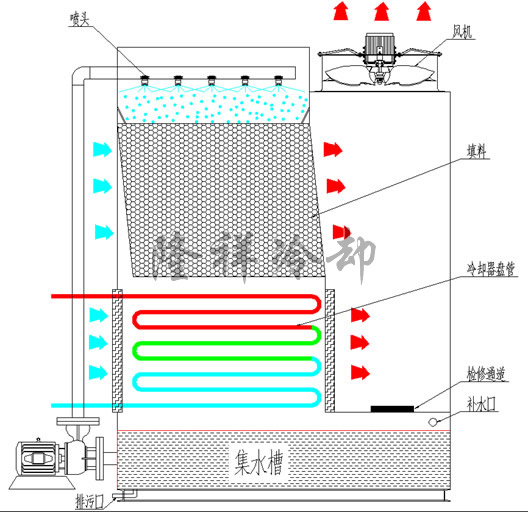

原理图

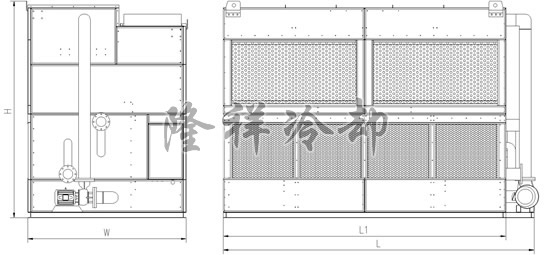

外形图
参数表
| 型 号 | 风机 | 喷淋泵 | 设备接口管径 | 外形尺寸 | 重量kg | ||||||
| 电机 KW | 风量 m3/h | 功率KW | 流量m3/h | 进出水 | 排污补水 | 总长（L） | 宽（W） | 高（H） | 自重 | 运行 | |
| LXLQ-25 | 1.1*2 | 17150*2 | 1.5 | 45 | DN65 | DN25 | 2800 | 1840 | 2150 | 1050 | 1880 |
| LXLQ-30 | 1.1*2 | 17150*2 | 1.5 | 45 | DN65 | DN25 | 2900 | 1840 | 2150 | 1120 | 2050 |
| LXLQ-35 | 1.1*2 | 17150*2 | 1.5 | 45 | DN80 | DN25 | 2900 | 1840 | 2270 | 1210 | 2120 |
| LXLQ-40 | 1.1*3 | 17150*3 | 2.2 | 60 | DN80 | DN25 | 3100 | 1940 | 2370 | 1320 | 2450 |
| LXLQ-50 | 1.1*3 | 17150*3 | 2.2 | 60 | DN100 | DN25 | 3300 | 1940 | 2585 | 1430 | 2980 |
| LXLQ-65 | 1.5*3 | 19650*3 | 2.2 | 60 | DN100 | DN25 | 3300 | 1940 | 2585 | 1480 | 3080 |
| LXLQ-80 | 1.5*3 | 19650*3 | 2.2 | 60 | DN125 | DN25 | 4400 | 2240 | 3067 | 2080 | 4080 |
| LXLQ-90 | 1.5*3 | 19650*3 | 2.2 | 60 | DN125 | DN25 | 4400 | 2240 | 3067 | 2150 | 4280 |
| LXLQ-100 | 1.5*4 | 19650*4 | 2.2 | 60 | DN125 | DN25 | 4400 | 2240 | 3067 | 2180 | 4480 |
| LXLQ-110 | 1.5*4 | 19650*4 | 2.2 | 60 | DN125 | DN25 | 4400 | 2240 | 3067 | 2240 | 4780 |
| LXLQ-125 | 1.5*4 | 19650*4 | 3.7 | 140 | DN150 | DN40 | 4800 | 2240 | 3119 | 2520 | 5080 |
| LXLQ-150 | 2.2*4 | 26820*4 | 3.7 | 140 | DN150 | DN40 | 5440 | 2240 | 3499 | 3080 | 6980 |
| LXLQ-175 | 2.2*4 | 26820*4 | 3.7 | 140 | DN200 | DN40 | 5440 | 2240 | 3499 | 3180 | 7180 |
| LXLQ-200 | 4*4 | 46565*4 | 5.5 | 160 | DN200 | DN40 | 5900 | 2600 | 3529 | 4980 | 9080 |
| LXLQ-225 | 4*4 | 46565*4 | 5.5 | 160 | DN200 | DN40 | 5900 | 2600 | 3529 | 5380 | 10050 |
| LXLQ-250 | 4*4 | 46565*4 | 7.5 | 240 | DN200 | DN40 | 6600 | 2900 | 3739 | 6530 | 11200 |
| LXLQ-275 | 4*4 | 46565*4 | 7.5 | 240 | DN200 | DN40 | 6600 | 2900 | 3739 | 6680 | 12100 |
| LXLQ-300 | 4*4 | 46565*4 | 7.5 | 240 | DN200 | DN40 | 6600 | 2900 | 3739 | 7220 | 13200 |
| LXLQ-325 | 5.5*5 | 54600*5 | 5.5*2 | 360 | DN200 | DN40 | 7400 | 3400 | 3639 | 9980 | 15890 |
| LXLQ-350 | 5.5*5 | 54600*5 | 7.5*2 | 360 | DN200 | DN40 | 7400 | 3400 | 3639 | 10500 | 16560 |
| LXLQ-375 | 5.5*5 | 54600*5 | 7.5*2 | 360 | DN200 | DN40 | 7400 | 3400 | 3639 | 11400 | 17530 |
| LXLQ-400 | 5.5*5 | 54600*5 | 7.5*2 | 360 | DN200 | DN40 | 7400 | 3400 | 3639 | 12600 | 18540 |
| LXLQ-425 | 5.5*6 | 54600*6 | 7.5*2 | 360 | DN250 | DN40 | 8200 | 3400 | 3989 | 15900 | 20590 |
| LXLQ-450 | 5.5*6 | 54600*6 | 7.5*2 | 360 | DN250 | DN40 | 8200 | 3400 | 3989 | 16400 | 21680 |
| LXLQ-475 | 5.5*6 | 54600*6 | 7.5*2 | 360 | DN250 | DN40 | 8200 | 3400 | 3989 | 17690 | 22860 |
| LXLQ-500 | 5.5*6 | 54600*6 | 7.5*2 | 360 | DN250 | DN40 | 8200 | 3400 | 3989 | 18640 | 23780 |
